精細粉碎泵

關鍵詞：剪切泵 | 濕法粉碎機 | 大米磨漿機

所屬分類:

剪切破碎

在線留言

相關產品

產品描述

產品簡要

精細粉碎泵是一種針對≤5mm以下的顆粒進行剪切粉碎、分散乳化、研磨細化等多功能節能設備，廣泛用于石油化工、精細化工、染料涂料、醫藥制藥、食品衛生等領域，轉定子內設計粗、中、細三級，轉定子之間最小間隔為～0.1mm左右，轉定子最小物料流通齒槽為0.4mm左右，詳細請咨詢技術部熱線。

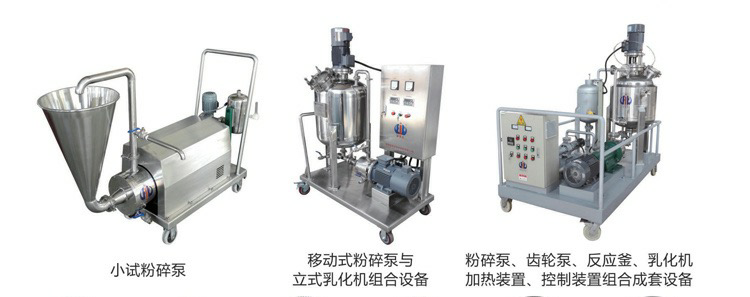

精細粉碎泵

技術參數

型號	處理量m3/h	電機功率kw	進出口尺寸mm	聯接方式
FSB-25SJ	0.2-0.5	4	40/25	直聯式
FSB-32SJ	0.5-2.5	7.5	50/32	直聯式
FSB-40SJ	2-4.5	11	50/40	直聯式
FSB-50SJ	3-7	18	65/50	軸承座聯接
FSB-65SJ	5-12	30	80/65	軸承座聯接
FSB-80SJ	10-20	37	100/80	軸承座聯接
FSB-100SJ	15-30	45	125/100	軸承座聯接
FSB-125SJ	20-40	55	150/125	軸承座聯接
FSB-150SJ	30-60	75	175/150	軸承座聯接
FSB-175SJ	40-80	95	200/175	軸承座聯接

產品特點

(1)、有強勁的粉碎、分散、乳化、均質、混合、輸送功能

(2)、靜音設計、無噪音，動平衡效果好，無振動

(3)、材質可選用：304、316L、2205、C276、TA2

⑷、可進行氮化處理或滲碳化鎢處理;

(5)、間隙可以調節，調節距離為0.01～2mm

⑹、可選雙面水冷機械密封或單面液冷機械密封

(7)、連續作業和間隙作業不影響設備壽命

產品原理

精細粉碎泵主要結構

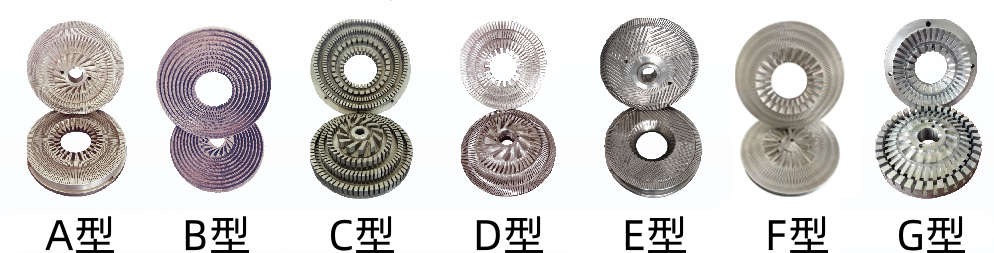

　　精細粉碎泵是在轉定子上設計制造出一個吸料剪切區、一個破碎區、一個研磨區、一個細化區等三級粉碎研磨區域,轉定子合并后的平面剪切粉碎距離一般為0.05mm(轉定子之間可調距離為(0.01-2mm)，大外徑己可達600mm，高線速度可達120m/s，普通輸送揚程可達3-6米，高可達50米。

精細粉碎泵主要功能

　　精細粉碎泵主要應用于粉碎在管道流體中的結晶、團塊、結團、粘塊、濾餅等各類易碎顆粒的粉碎研磨細化，更加節能地提高物料反應過程及有效確保下道泵閥流通能力。在粉碎研磨過程中流體液料必須要經過一個剪切區、三級磨區、十道分散細化后從0.3-0.6mm左右齒槽通道中作曲線擠出，形成了一個高速、髙壓、高頻的霧化現象，從而更加有效地提高了顆粒的粉碎分散乳化能力。

精細粉碎泵工作原理

　　精細粉碎泵在電動機的高速轉動下物料從進口處直接進入高剪切破碎區，通過一種特殊粉碎裝置，將流體中的一些大粉團、粘塊、團塊等大小顆粒迅速破碎，然后吸入剪切粉碎區，在十分狹窄的工作過道內由于轉子刀片與定子刀片相對高速切割從而產生強烈摩擦及研磨破碎等。在機械運動和離心力的作用下，將已粉碎細化的物料重新壓入精磨區進行研磨破碎，精磨區分三級，越向外延伸一級磨片精度越高，齒距越小，線速度越長，物料越磨越細，同時流體逐步向徑向作曲線延伸。每到一級流體的方向速度瞬間發生變化，并且受到每分鐘上千萬次的高速剪切、強烈摩擦、擠壓研磨、顆粒粉碎等，在經過三個精磨區的上千萬次的高速剪切、研磨粉碎之后，從而產生液料分子鏈斷裂、顆粒粉碎、液粒撕破等功效使物料充分達到分散、粉碎、乳化、均質、細化的目的。液料的細度可達0.5μm，普通輸送揚程可達3-6米。
